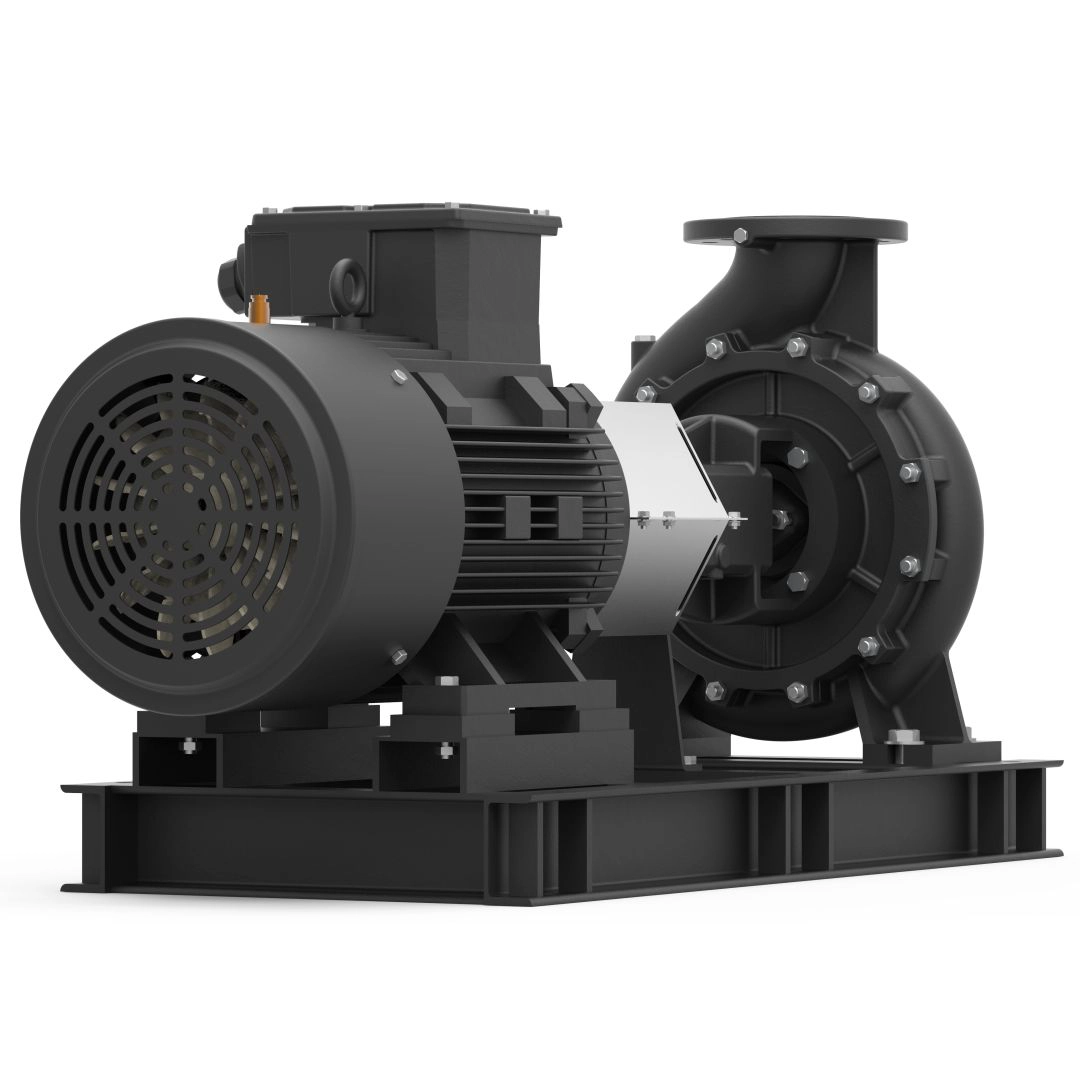

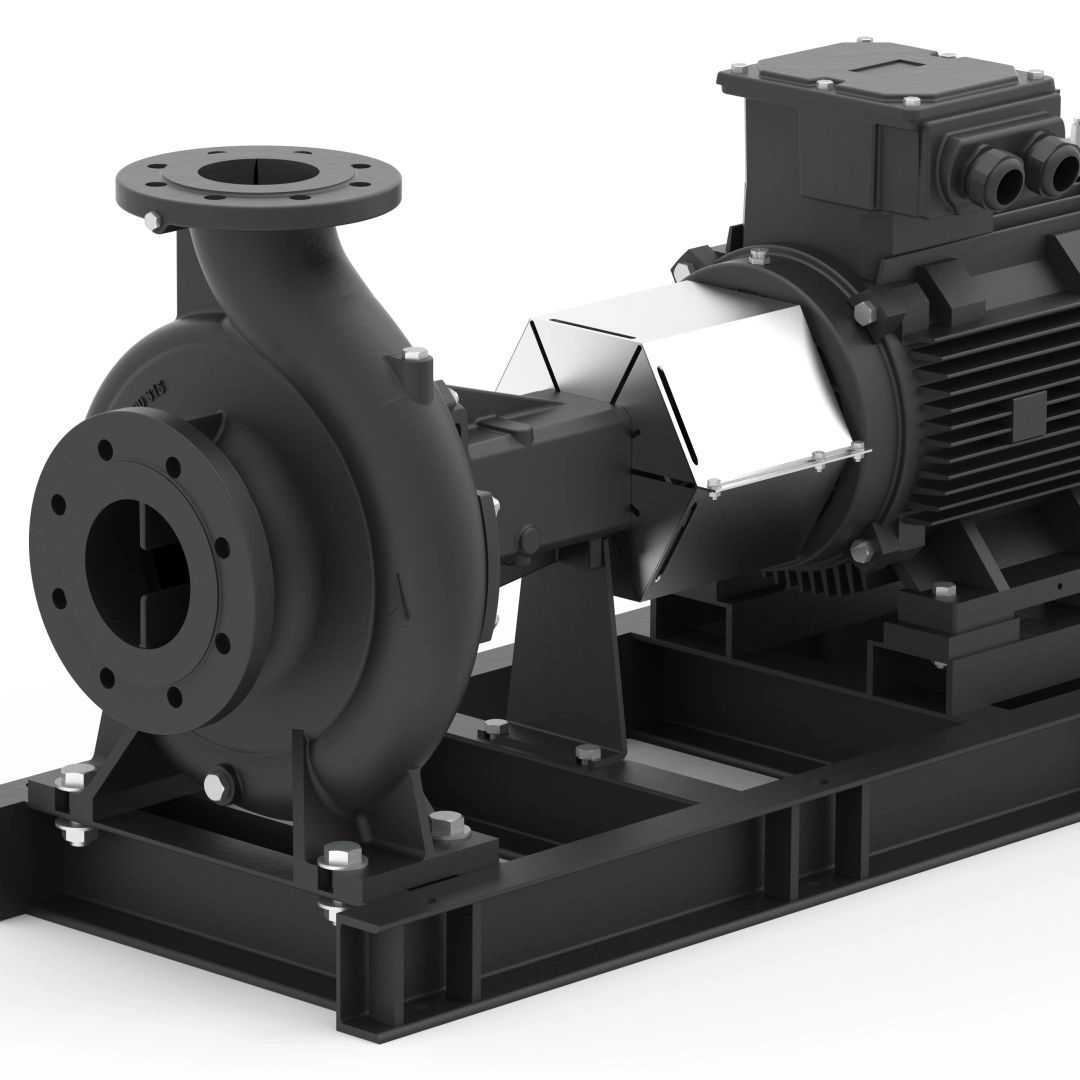

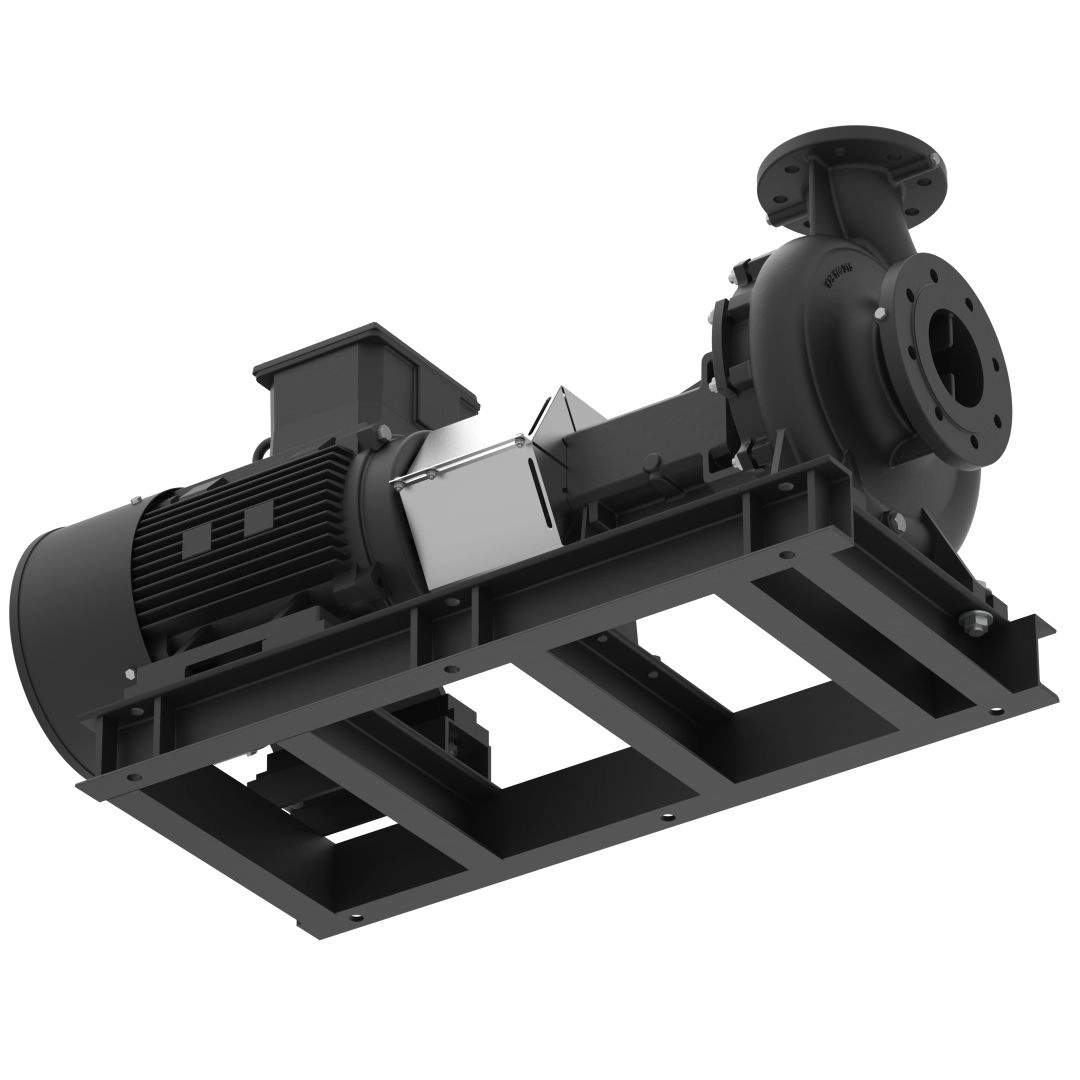

Bombas de aspiración axial y acoplamiento largo (Serie GBS)

Las GBS son bombas monoetapa de eje libre y aspiración axial según la norma ISO 2858.

Características

  • Estas bombas no son autocebantes, horizontales, monocelulares, centrífugas con carcasa de voluta, aspiración axial y puerto de descarga radial.
  • Bombas con carcasa de voluta con aspiración axial y puerto de descarga radial.
  • El rendimiento de las bombas cumple la norma ISO 2858.
  • Bridas estándar.
  • Las bridas estándar para los extremos de aspiración y descarga son ANSI 125 y ANSI 250 según ASME B16.1. DIN EN 1092-2 con clasificaciones PN 16 y DIN EN 1092-2 con clasificaciones PN 25 también se pueden ofrecer a petición.
  • Las bombas tienen una descarga de alta presión y una descarga de baja presión.
  • Las bombas tienen un rango de descarga de 35 - 3350 USgpm y un rango de altura de 12 - 470 pies.
  • Las potencias nominales del motor van de 1 a 300 HP.

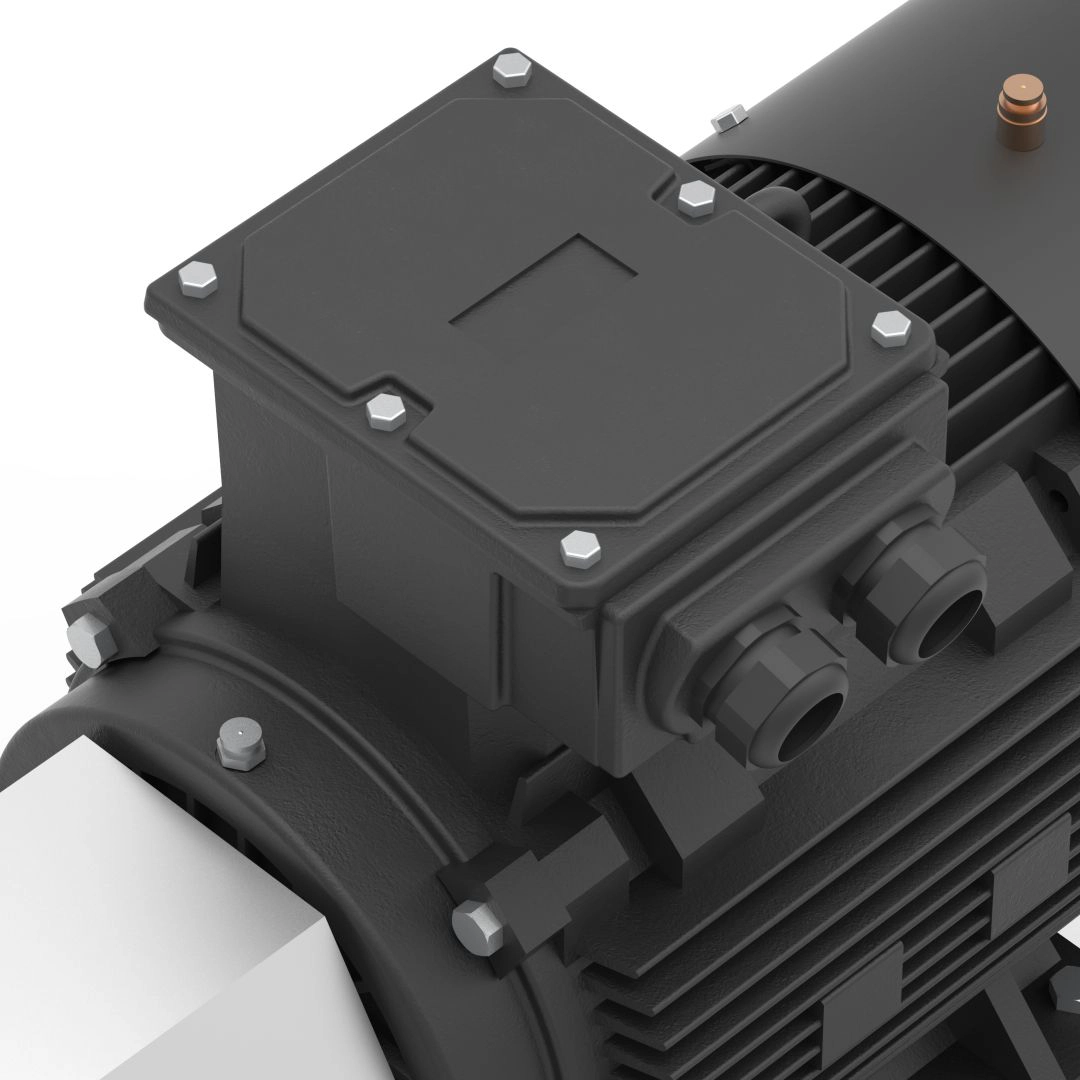

  • Las bombas son de acoplamiento largo con motor de inducción de jaula de ardilla TEFC con dimensiones principales que cumplen las normas NEMA MG 1-2006.
  • Las bombas están disponibles con una gama de descarga de 35 a 33 USgpm.
  • Las bombas están disponibles con empaquetadura de prensaestopas, así como con cierre mecánico del eje.

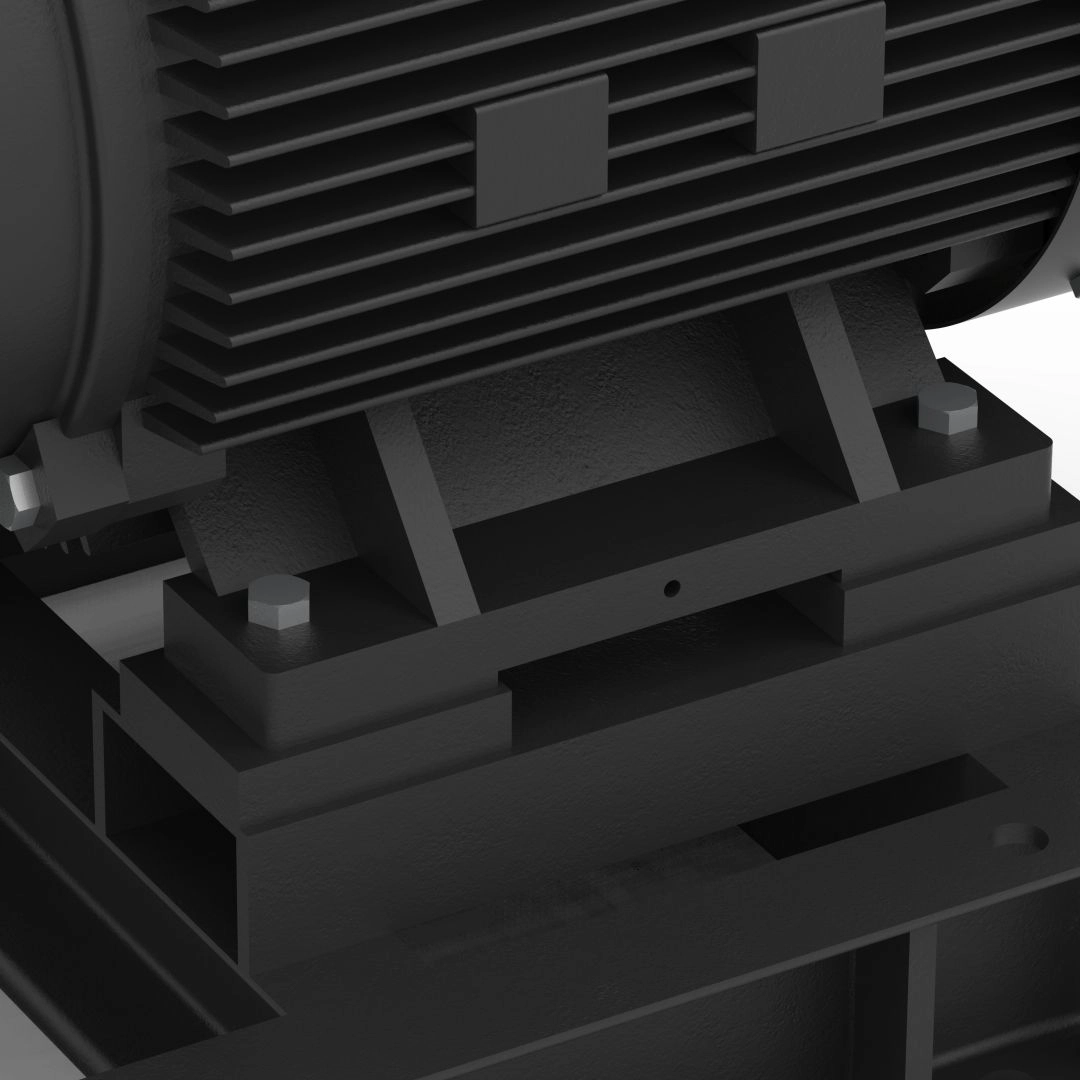

  • Las bombas y los motores están disponibles con bastidor de base de acero fabricado de acuerdo con la norma EN 23661.
  • Los impulsores de las bombas son de acero inoxidable.
  • Los impulsores de las bombas están equilibrados dinámicamente según el grado 6.3 de la norma ISO 1940.
  •
  • Estas bombas están disponibles con motores de alta eficiencia que cumplen o superan los requisitos de eficiencia de la Ley de Política Energética de EE.UU. de 1992 (EPAct) y las Normas de Recursos Naturales de Canadá (NRCan).
  • La eficiencia cumplirá o superará los requisitos de la Ley de Política Energética de EE.UU. de 1992 (EPAct) y las Normas de Recursos Naturales de Canadá (NRCan).
  • La eficiencia cumplirá o superará la eficiencia a plena carga de los motores TEFC según la tabla 12-11 de las normas NEMA MG 1-2006.
  • Los motores TEFC también están disponibles en versiones de alta eficiencia.
  • También se pueden suministrar con motores TEFC de eficiencia premium NEMA según la tabla 12-12 de las normas NEMA MG 1-2006 bajo pedido.
  • Las bombas tienen una parte trasera de acero inoxidable.
  • Las bombas tienen el diseño de extracción trasera. Esta característica ayuda al usuario a extraer el motor, el soporte de cojinetes y el impulsor para su mantenimiento sin alterar la carcasa de la voluta ni las tuberías de aspiración e impulsión (véase la figura siguiente).
  • Las bombas también se pueden suministrar con motores TEFC de eficiencia superior NEMA según la tabla 12-12 de las normas NEMA MG 1.0-2006.
  • También podemos suministrar bombas con motores IEC estándar.

Variedad y alcance

  • Rango de caudal : 50 Hz. : hasta 1680 m³/h 60 Hz. hasta 3350 usgpm
  • Alcance de la cabeza : 50 Hz. : hasta 152 mtrs 60 Hz. : hasta 470 pies
  • Valoración : 50 Hz. : 0,37 - 350 kW 60 Hz. : 0,37 - 150 kW
  • Velocidad nominal : 50 Hz. 960/1450/2900 rpm 60 Hz. 1150/1750/3450 rpm.

Aplicaciones

INDUSTRIA

Agricultura

Fuego
