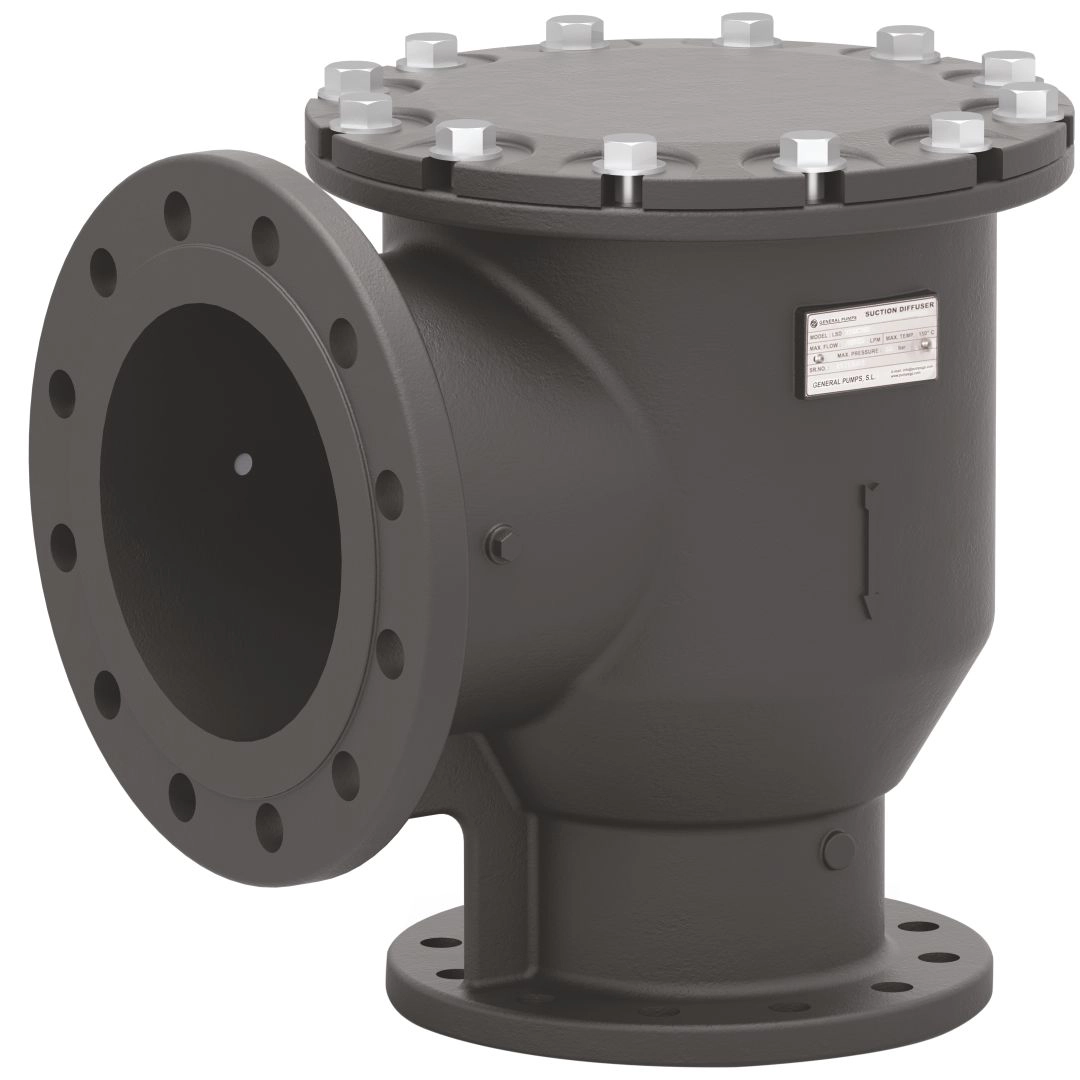

Difusores de aspiración (serie GSD)

Características

• El diseño multifuncional del GSD ahorra espacio y costes de instalación al incorporar todos los componentes convencionales utilizados en el lado de aspiración de una bomba centrífuga en una solución de un solo componente.
• El montaje directo del GSD en la brida de aspiración de cualquier bomba que requiera un giro de 90° sirve para sustituir al codo convencional.
• El montaje directo del GSD en la brida de aspiración de cualquier bomba en la que se requiera un giro de 90°, sirve para sustituir un codo convencional.
• El colador exterior de malla fina eliminará el metal fino y otras partículas u objetos extraños que queden en las tuberías durante la puesta en marcha de la bomba in situ. Este filtro está fabricado en acero dulce galvanizado y debe retirarse después de las dos primeras semanas de servicio regular de las bombas.
• El filtro ondulado permanente de acero dulce galvanizado debe retirarse después de las dos primeras semanas de servicio regular de las bombas.
• El filtro ondulado permanente está fabricado en chapa de acero inoxidable AISI 304 perforada de 3 mm. Su propósito es proteger la bomba centrífuga contra cualquier partícula metálica u otras partículas extrañas y objetos que se encuentran en el agua que se bombea durante toda la vida útil de la bomba. El diseño de este filtro proporciona una gran área de flujo libre y tiene una caída de presión muy baja. Esta característica cumple el propósito de instalar un filtro en "Y" convencional en la tubería de aspiración.
• Las aletas estabilizadoras de caudal de la sección de salida del GSD permiten atornillarlo directamente a la brida de aspiración de la bomba centrífuga. Esto ahorra espacio y reduce el coste de una larga tubería recta convencional hasta la aspiración de la bomba. Al ser parte integrante de la GSD, los álabes rectos también reducen las turbulencias del flujo, creando así unas condiciones de flujo óptimas y minimizando la tensión en los componentes de la bomba y las vibraciones en la misma.
• Todos los tamaños de GSD están disponibles para conectar tuberías del mismo tamaño a la aspiración de la bomba, pero también pueden conectarse a tuberías de entrada de uno o más tamaños mayores que la aspiración de la bomba, eliminando la necesidad de un codo reductor en la tubería de aspiración.

Variedad y alcance

• Talla De 50 mm a 350 mm
• Presión nominal PN-16, PN-25, ANSI-125, ANSI-250
• Cuerpo Hierro fundido y hierro dúctil
• Colador Acero inoxidable (AISI-304)

Aplicaciones

INDUSTRIA

Agricultura

Fuego
